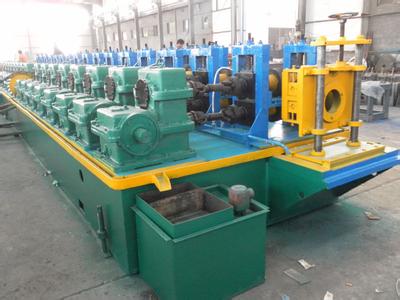

  太阳能光伏支架设备
太阳能光伏支架设备 一、 机组简介 1、 该设备为冷弯型材成型专用机组,是根据用户的要求而设计定做的,属非标设备。 2、 此设备首先是把原材料装在开卷机上,经过人工送入主机......
TAG:
太阳能光伏支架设备
  一、  机组简介
  1、  该设备为冷弯型材成型专用机组,是根据用户的要求而设计定做的,属非标设备。
  2、  此设备首先是把原材料装在开卷机上,经过人工送入主机,然后由主机的模具和一些特殊成型辅助装置逐步变形而形成一定的几何形状,再由切断机构定长切断,达到用户对该产品的使用要求,最后由人工搬离收料台。
  3、  设备各机械、电气、液压部分必须有足够的刚性和韧性,控制准确可靠,动力充足,维修保养方便,使用寿命长。
  二、  工艺流程
  开卷机-校平机-伺服送料机-冲床冲孔-辊压成型机-气动切断机构-定尺收料-成品
  三、  主要技术参数
  1、  开卷机:载重:2-3T,卷料内孔φ450-φ550mm,外径φφ1000-φ1200mm,挂料宽度300mm,无动力。
  2、  11辊校平机:
  辊径:φ86mm,辊面宽:350mm,校平辊材质Gr15,表面高频处理,精磨(电机功率:4KW摆线针电机)
  3、  成型主机:
  成型主机是生产线的主要设备之一,分主机和成型模具二部分。该设备最大轧制厚度1-3mm,最大进料宽度300mm,成型速度3-6m/m,in.
  (1)、主机部分:
        成型机架17架,机身采用钢板箱体焊接,开口牌坊结构,牌坊材质ZT200,回火处理,滑块材质HT200.辊轴直径φ70,40cr调制处理。单输出轴下传动分配齿轮箱15台,齿轮模数M=6,齿轮箱之间用P=25/4双排链链轮联轴器连接,与辊轴用万向节连接。电机一台,电机功率30KW,配JZQ500减速器1台。
  (2)、成型模具
        成型模具1套,箱体式导向纠偏立辊架2付,其他成型辅助装置按设计需要定。模具材质GCr12,整体淬火处理HRC58°-62°,具有高强度,较好的淬透性和良好的耐磨性。具体产品规格按用户签字确认的图纸要求设计加工。
  4、  校直装置:
  采用十字辊三维式校正头,可任意方向调节,以保证产品的直线度。
  5、  切断机构:
  采用气动飞据跟踪切断机,电机功率7、5KW
  6、  定尺收料
  采用精定尺测长定尺,定尺精度±2mm,在同一批次里可在规定范围内任意定长。采用滚轮式收料台,长度根据用户产品实际长度定(无要求为6m);
  7、  控制系统
  整条生产线采用PLC控制系统,可以自动控制整条生产线的各个动作的协调。
  8、  改设备总功率为:50KW,所有电机启动电压为380V.50HZ,控制电压为:220V.
